M2コートとは

メタルマスクのSUS板部分に弊社オリジナルのコーティング「JCコートP」を施したメタルマスクを「M2コート」という商品名でご紹介しています。

M2コート(メタルマスク)の特徴

メタルマスクに、耐久性の優れた撥水・撥油性を付与する事を可能としました。
“M2コート”は、

  • 耐摩擦・摩耗性
  • 耐久性の優れた撥水・撥油性

を併せ持ち、はんだ印刷の諸問題解決・改善に貢献いたします。

△ 狭隣接パターン印刷時のはんだブリッジ発生
△ フラックスにじみ
△ クリーニング時の拭き残し
△ ペーストの裏周り
△ はんだ抜け性(糸引きなど) など

M2コート(メタルマスク)の印刷結果(にじみ抑制効果)

プリント配線板へのはんだペースト印刷試験

M2コートの優れた “にじみ抑制” 効果により、クリーニングレス20回連続印刷後でも、フラックスにじみ・はんだ粒のマスク基板面側への裏周り(基板面側への付着)が見られませんでした。

メタル厚150μm
ペーストはんだボール径30μm程度品
仕様弊社レーザー加工S品にコーティング(JCコートP)を実施

メタルマスクの裏面観察(基板面側観察)

印刷結果(にじみ抑制効果)

結果は基材特性に依存します。また、環境・用途・用法により特性効果は異なります。

撥水・撥油性の耐久性

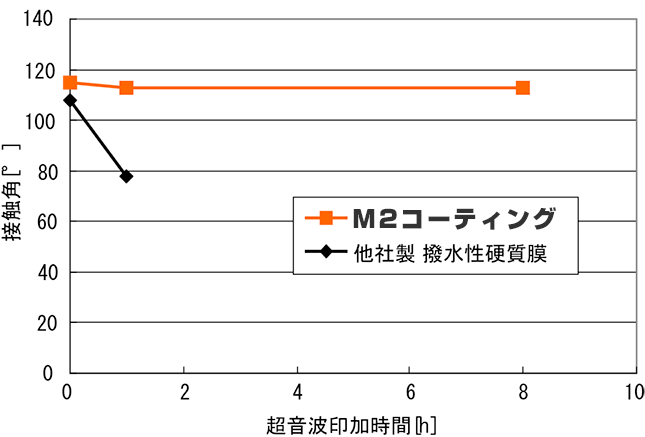

超音波印加の洗浄疲労試験

M2コートは、超音波印加8時間後でも水滴での接触角の変化はほとんど見られませんでした。

撥水・撥油性の耐久性図

結果は基材特性に依存します。また、環境・用途・用法により特性効果は異なります。

撥水・撥油性

水滴での接触角

  • M2コート(メタルマスク)
    M2コート(メタルマスク)
  • SUS304材
    SUS304材

結果は基材特性に依存します。また、環境・用途・用法により特性効果は異なります。

フラックスはじき性

フラックス滴下観察

M2コートは、基板面にフラックスを滴下しても広がりません。

  • M2コート(メタルマスク)
    M2コート(メタルマスク)
  • 無処理メタルマスク
    無処理メタルマスク

結果は基材特性に依存します。また、環境・用途・用法により特性効果は異なります。
